概述

我公司自行设计生产多种XGM系列通用水暖阀门检测设备。其中XGM型阀门检测设备是与管材试验设备配套使用的专用检测设备，具有体积小，结构简单合理，操作方便等优点。

2、用途及适用范围

XGM-100-3G型阀门检测设备适用于法兰盘型阀门及内螺纹型阀门

对如下内容的测试:

a. 壳体试验;

b. 密封试验;

c. 上密封试验：该设备适用试验介质： 水。

3、型号说明及外形尺寸

a. 型号：XGM-100-3G

b. 外形尺寸：长L，宽W，高H 　单位：mm

L×W×H=1400×1000×1400

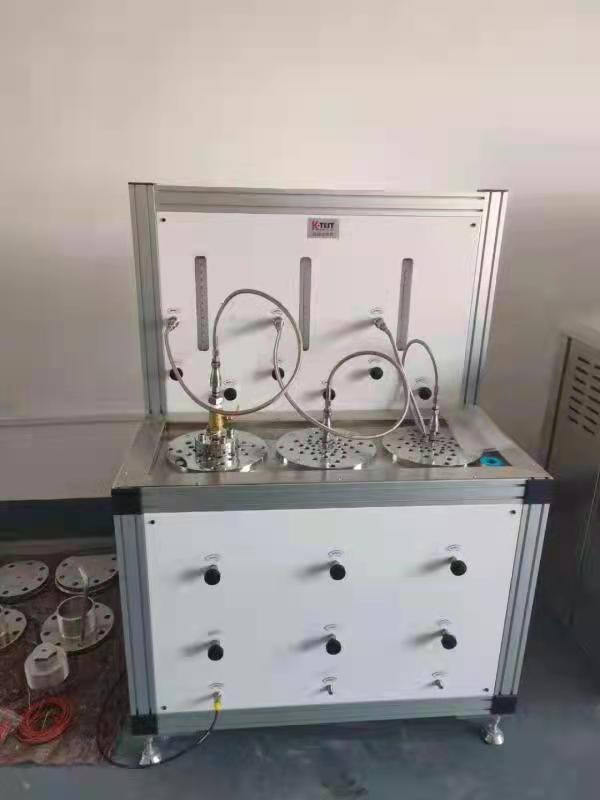

4、结构：

该检测设备主要由

1. 操作台；2.渗漏量测试柜；3.法兰夹具；测试辅具等组成。 　

此设备与管材耐压设备配套使用

a. 操作台：

　　　　 根据国家标准中规定，在试验过程中不应使阀门受到可能影响试验结果的外力。因此本试验台采用立式安装被试件。被试件两端口分别密封，没有影响测试结果的外力，安装方便，便于操作。

b. 测试柜：

测试柜主要用于渗漏量的显示。读数明显直观。

5、主要性能指标

a. 适用通径： DN=15～100㎜（1/2〞～4〞）；

b. 压力范围： PN =0～6MPa；

c. 渗漏量： 　0～8ml。

6、 适用检测范围

a. 法兰盘型阀门

公称通径: DN=15～100mm(1/2〞～4〞)

公称压力: P N=0～6MPa

b. 内螺纹型阀门

公称通径: DN=15～100mm(1/2〞～4〞)

公称压力: PN=0～6Mpa
