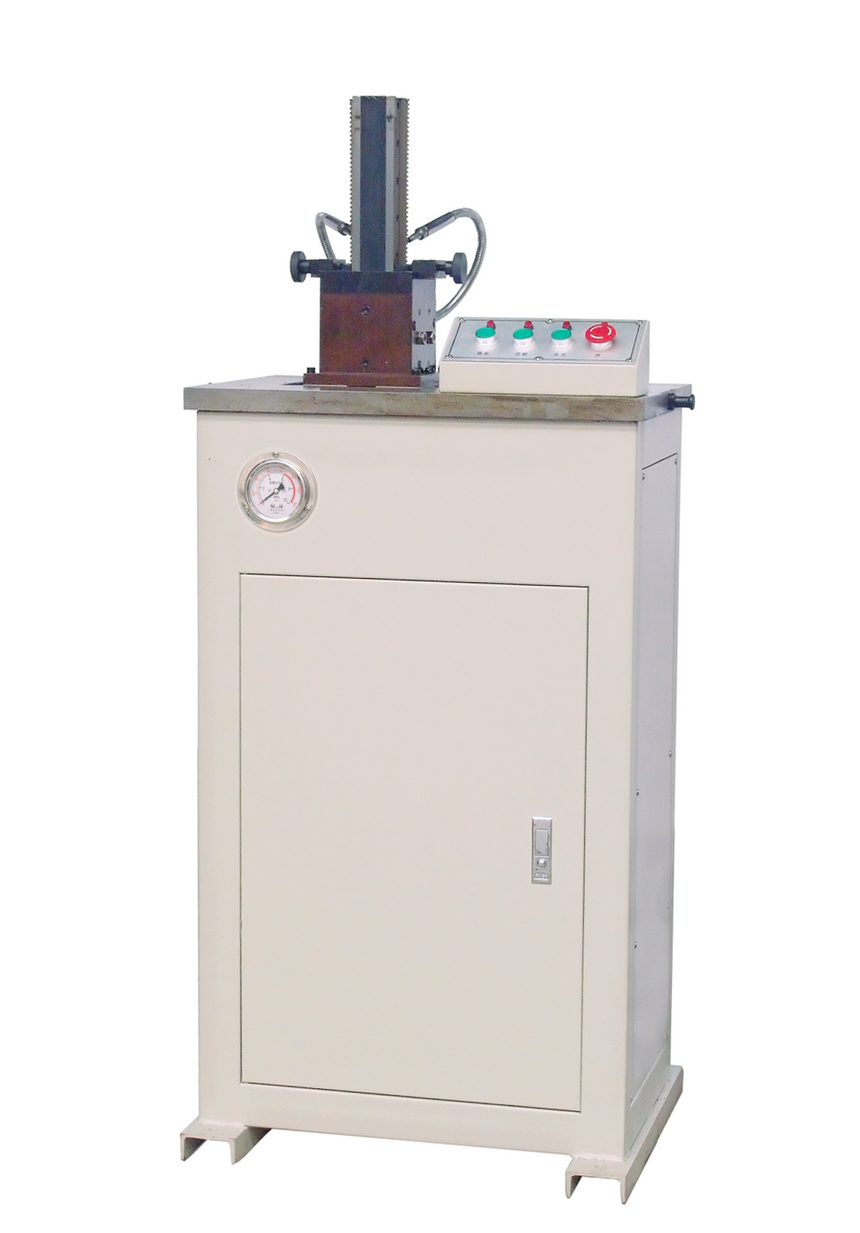

VU-2Y试样缺口液压拉床

一、 性能说明：

在材料缺口冲击试验中，其V 型缺口（或U型缺口）的加工是试验能否进行的关键问题，本拉床为您提供一种理想的、可绝对保证百分之百的加工出合格的2mm V 型和2mmU 型缺口的专用设备。

本拉床为油泵液压缸方式驱动，可按用户要求而配置V 型或U 型拉刀，试样缺口一次加工成型，一次可成功拉制两个标准试样缺口，拉刀采用特殊材料、特殊工艺精密加工制造，硬度高、耐磨性好，使用寿命长，操作简便。加工出的V 型缺口和U 型缺口可满足相关国家标准，由于一次拉削加工成型的原理，其加工同一性极好，可保证所加工的试样缺口百分之百合格。

二、 主要技术指标：

加工试样缺口类型：V 型缺口：深2 ㎜ 45o±2o r=0.25 ㎜±0.025 ㎜

U2 型缺口：深2 ㎜ 宽2 ㎜ r=1 ㎜±0.05 ㎜

加工试样尺寸：55×10×10(7.5、5、2.5)mm

拉削速度：2.0m/min

拉刀行程：340 mm

拉刀材质：W18Cr4V

三、 设备主要配置：

主机          1台

2mmV型拉刀  1把

2mmU型拉刀  1把

液压系统      1套（油缸驱动，单缸双刀，阀门调节过油量提速）

四、工作原理及结构特点:

该机由液压部分, 主传动部分，电控部分,辅助部分等组成。

液压部分由油箱、电机、泵、油缸等组成，主电机带泵顺时针旋转吸油，供油缸以2.0m/min的速度带刀体（V型、U型专用拉刀）上下运动拉削V型及U型缺口。刀座上设有润滑油杯，工作时向油杯内加满润滑油（30#机油或其他润滑油）。切削前后用刷子蘸少量油刷去铁屑润滑刀刃，切削前一定用刷子将铁屑清除干净。油缸下有接油盒，接流下的少量润滑油。可以根据本机工作时间的长短定期清理。
